ファミコンカセットのメモリー用電池を交換しよう!

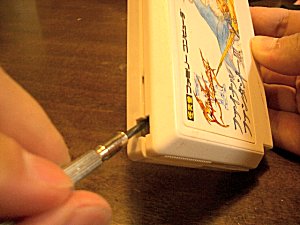

マイナスのドライバーを図のように差し入れて、ある程度強引にこじ開けます。

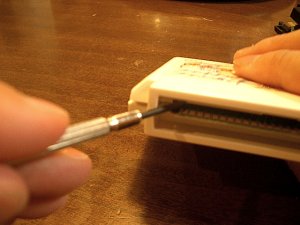

基盤の端子側からも攻めていきます。基盤を傷つけないように注意しましょう。
赤く囲っている4カ所にツメがあります。これをうまく意識してカバーを外す技を習得しましょう。

私がやるといつも1カ所はツメを破損してしまいます(^_^;)

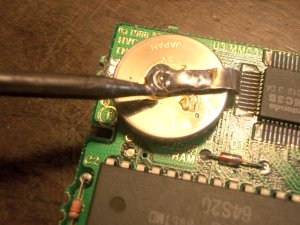

古くなって使えない電池はこのように付いています。これは強引にマイナスドライバーで外します。

はんだ付けでもなく、溶接でもない、特殊な接続法で固定されていて、かなり頑丈です。

プラス側の端子を持ち上げて、続いて裏面のマイナス側の端子の金具を外します。
やっと外れました。金具はよれよれになってしまいます。

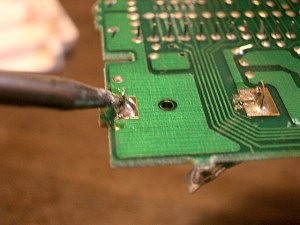

マイナス側の金具をハンダこてで外します。
新しい電池(CR2032)のマイナス側に金具をハンダづけします。(ハンダづけ以外の方法もあるかも知れません)
マイナス側の金具を元通りに基板に戻します。
プラス側の端子をはんだ付けします。

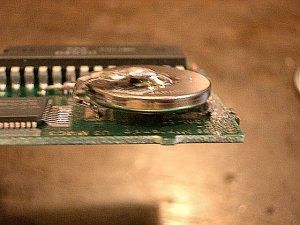

横から見るとこんな感じに仕上がります。

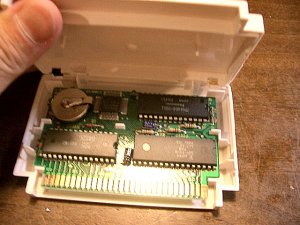

カバーを元通りにはめ込みます。

ここで紹介している方法でうまくいくときもあれば、失敗するときもあります。

電池をはんだ付けするときに、加熱しすぎて破裂する危険もあります。

よい子のみんなは真似しないでくださいね。

今回紹介した方法以外に、こんなやり方があるよという情報をお待ちしております。
