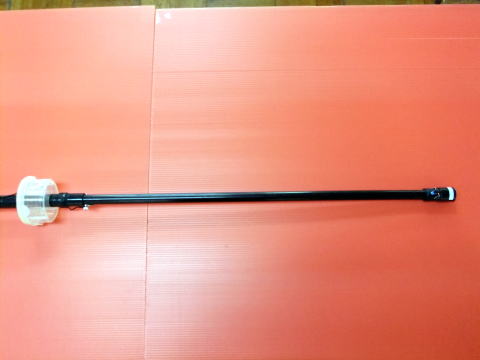

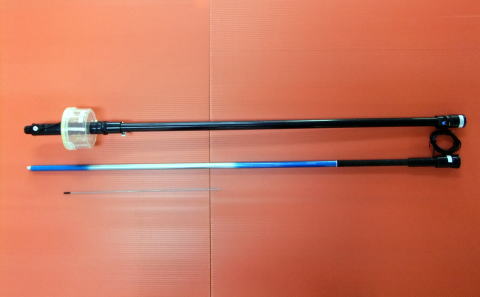

７ＭＨｚ帯用４．３ｍ釣竿アンテナ　Ver.08

各部の詳細画像

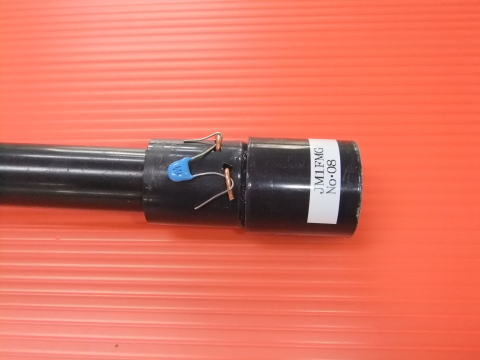

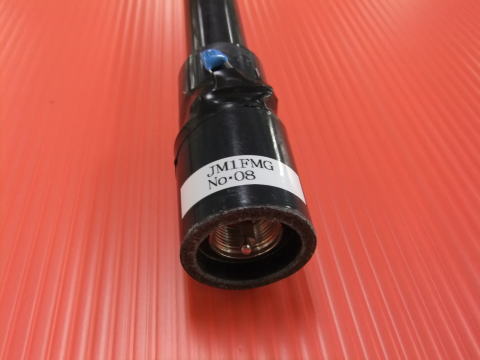

給電部の様子。Ｍ型コネクタを使用しています。



給電部付近に、コンデンサを挿入するための端子が付いています。
オークション出品時には写真に写っている３３０pFが付属します。



給電部からコイルまでの様子。



コイルの下部の様子。

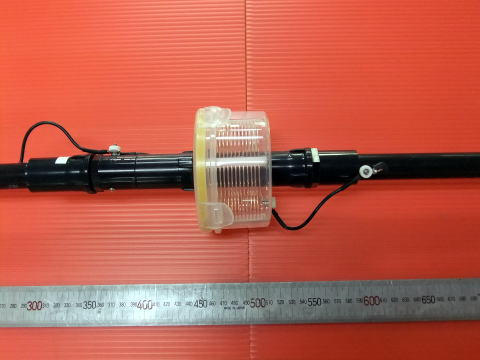

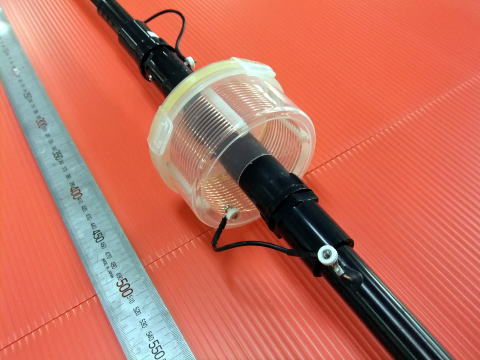

コイル部のアップ。

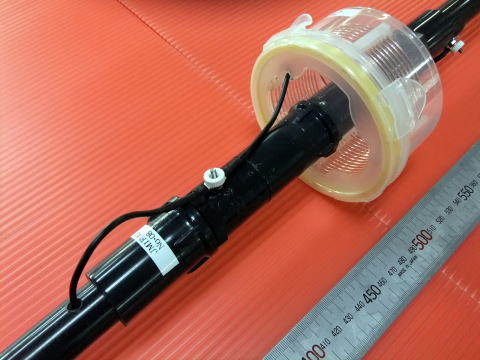

コイル部と釣竿部の接合部の様子。

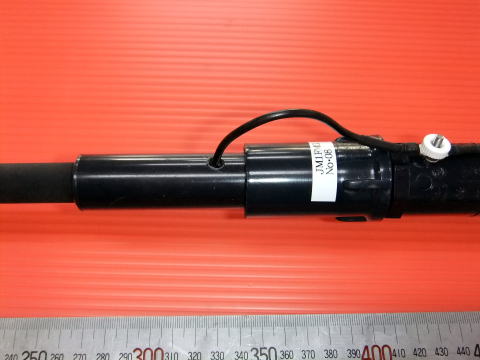

釣竿部の元からコードが出ています。
釣竿を収納する際は、このコードを引っ張ると、スルスルッと釣竿が短くなります。


中国製の安価なグラスロッドのため製作に雑な部分があったりしますが、これは仕様です(>_<)



釣竿部の元から１本目ロッドと２本目のロッドの接合部。



釣竿部の２本目と３本目のロッドの接合部。

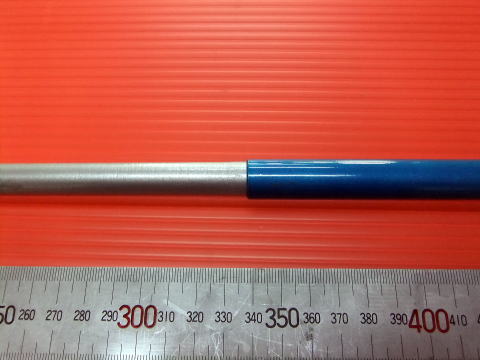

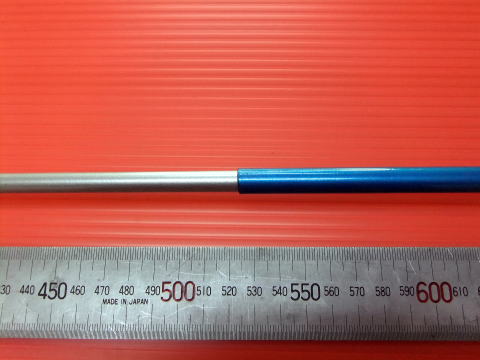

釣竿とφ５ｍｍアルミパイプの接合部分のアップ。
この部分は、φ２mm真鍮パイプが入っていて、コードの先端がハンダ接合されています。
それによって、電気的にコイルから伸びてきたコードとアルミパイプが導通しています。

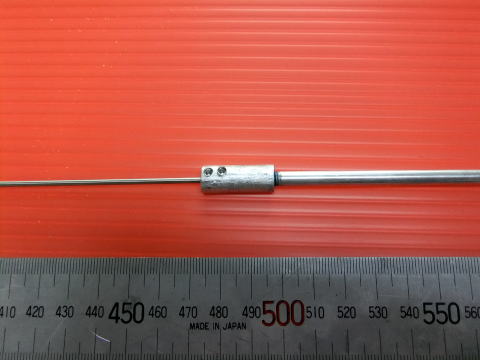

アルミパイプとステンレス棒の接続金具のアップ。



六角レンチでイモネジを回して、ステンレス棒を出し入れできます。



私のクルマで調整したときのステンレス棒の長さはこちら。
およそ２5０mm。

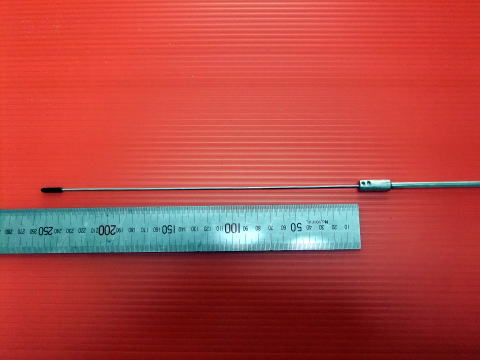

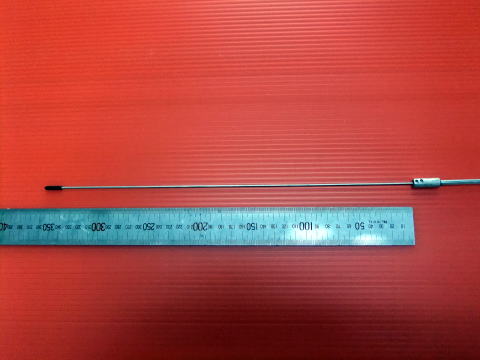

ステンレス棒を縮めたときの様子。
１１0ｍｍ

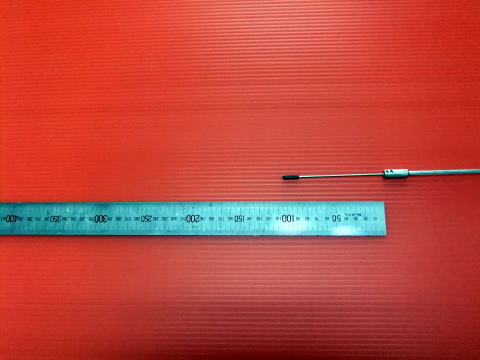

ステンレス棒を伸ばしたときの様子。
３5０ｍｍ


２4０ｍｍの範囲で長さ調整できるので、バンド内全域を調整によりカバーできます。
