夢テック.NET開発商品


7MHz帯用4.1m釣竿アンテナ Ver.12

部の詳細画像

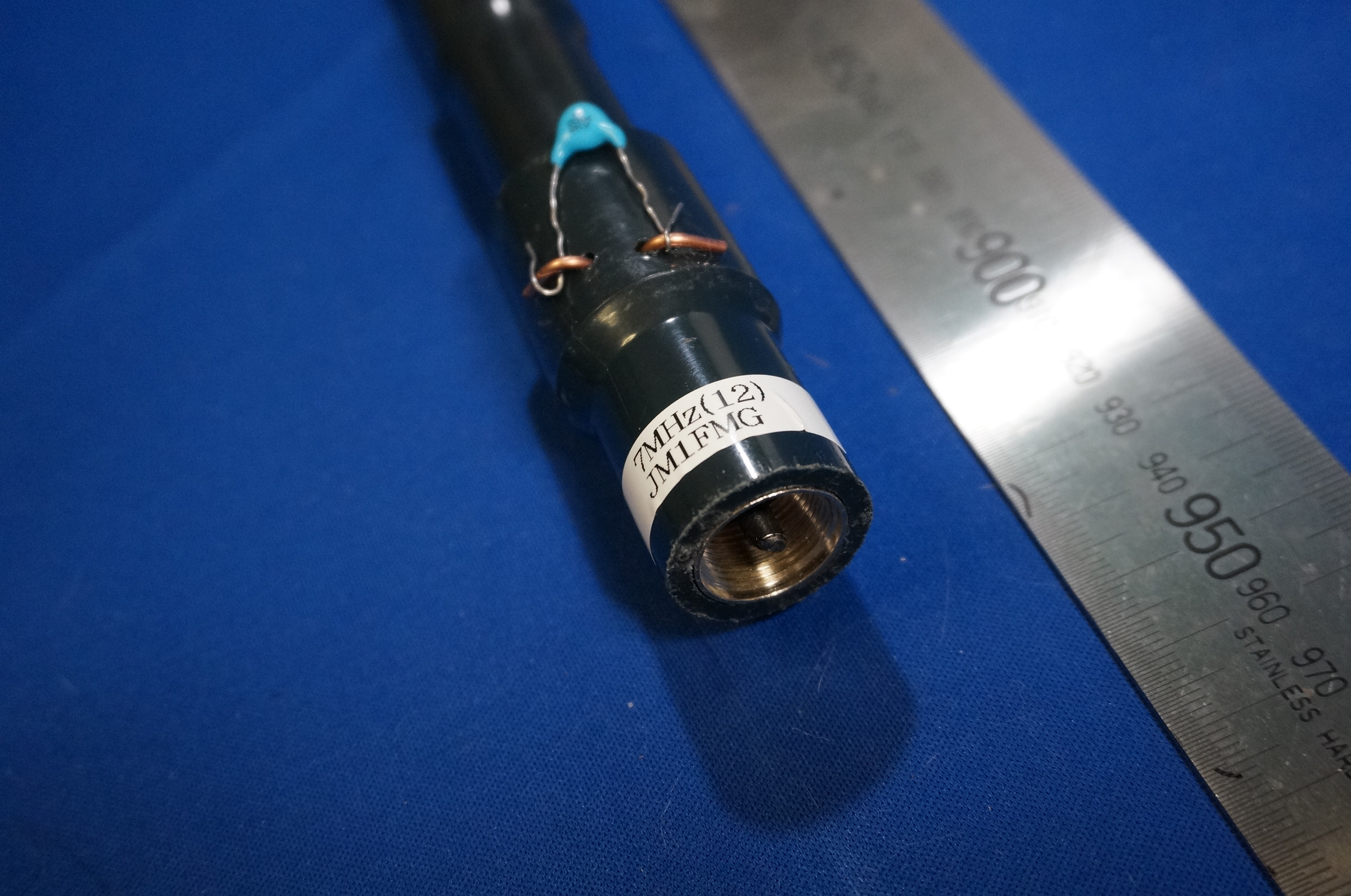

給電部の様子。M型コネクタを使用しています。
特別な取り付け方法により、中心のピンが出っ張らないように工夫しています。

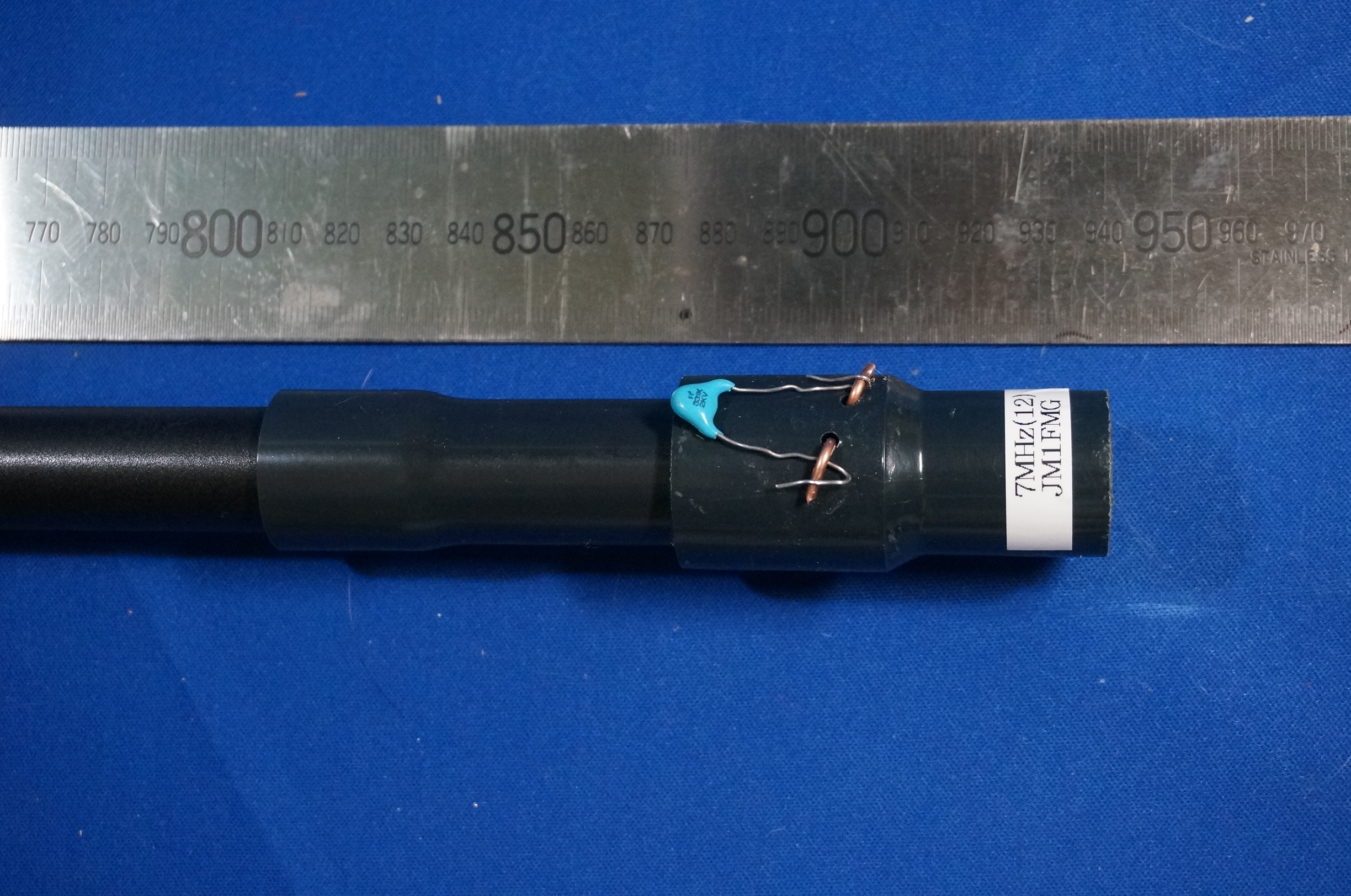

給電部付近に、コンデンサを挿入するための端子が付いています。
オークション出品時には写真に写っている330pFが付属します。



4.5メーターの釣竿を使用しています。


根元から1本目と2本目の繋ぎ部分のアップです。

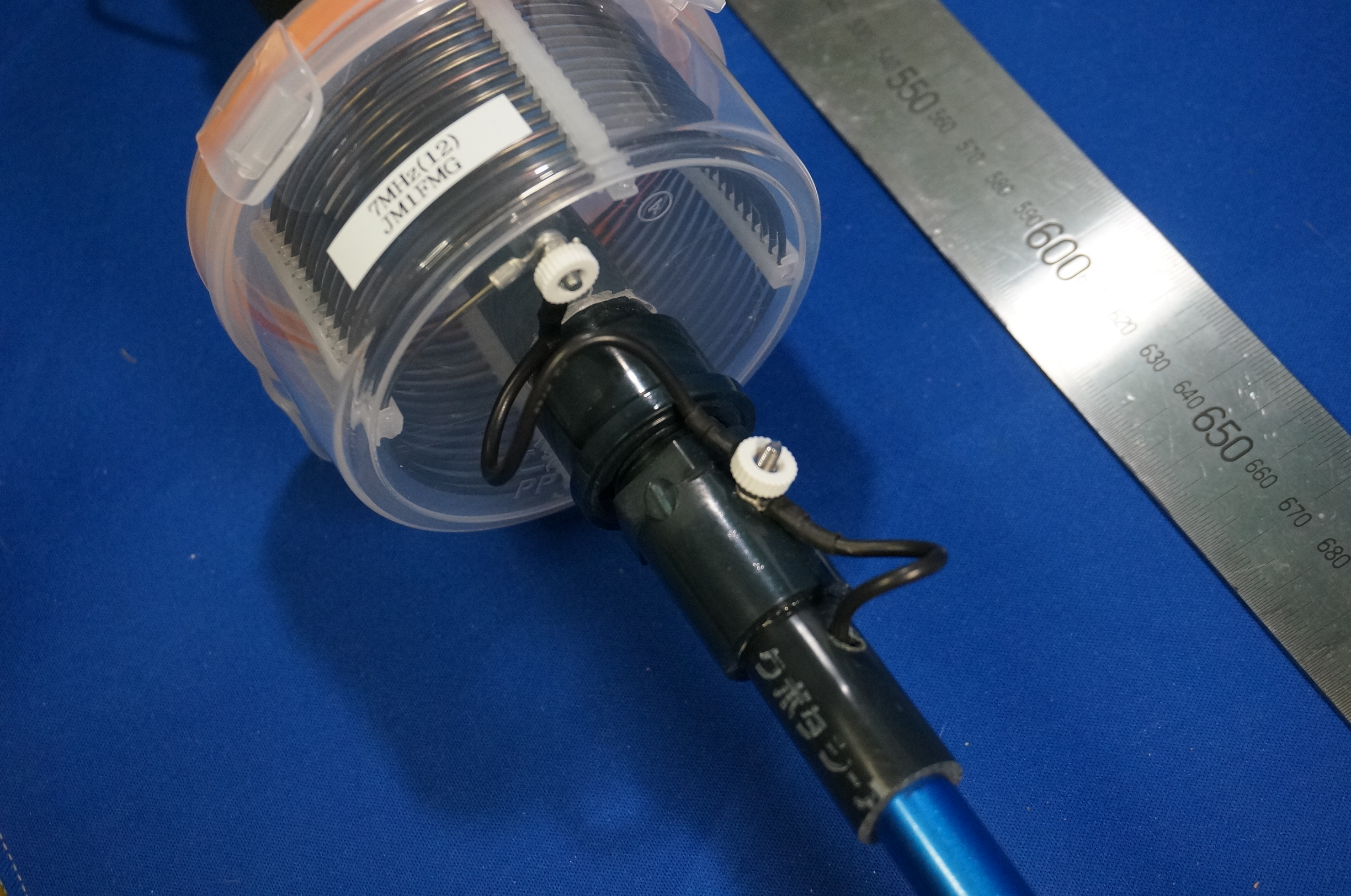

コイル部のアップ。


コイル部の下部の様子です。この部分は普段の運用時は外しませんが、
オークション出品時には、梱包サイズの関係で外しています。

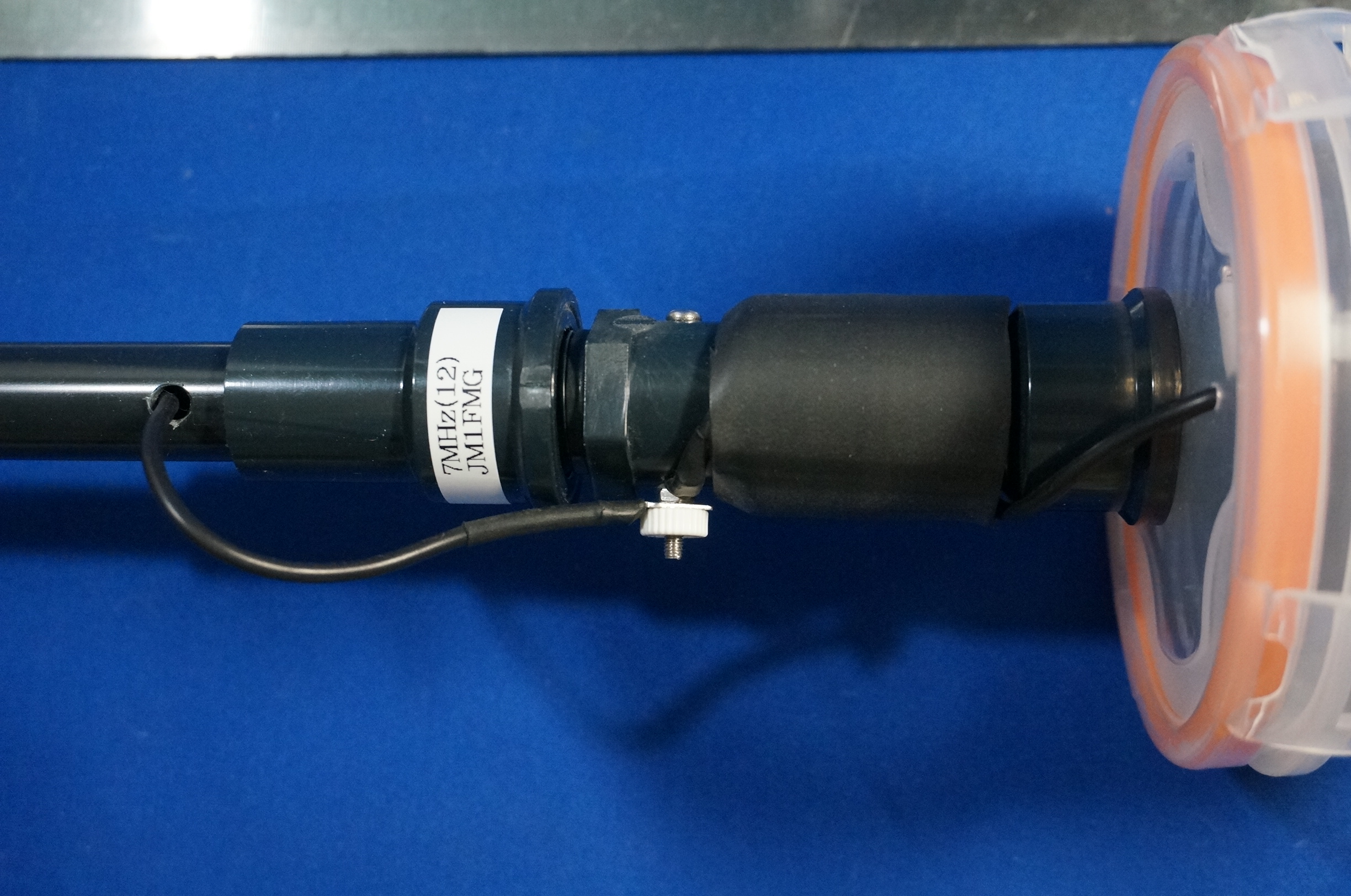

コイルの上部の様子。
ビニルコードを13巻きしています。

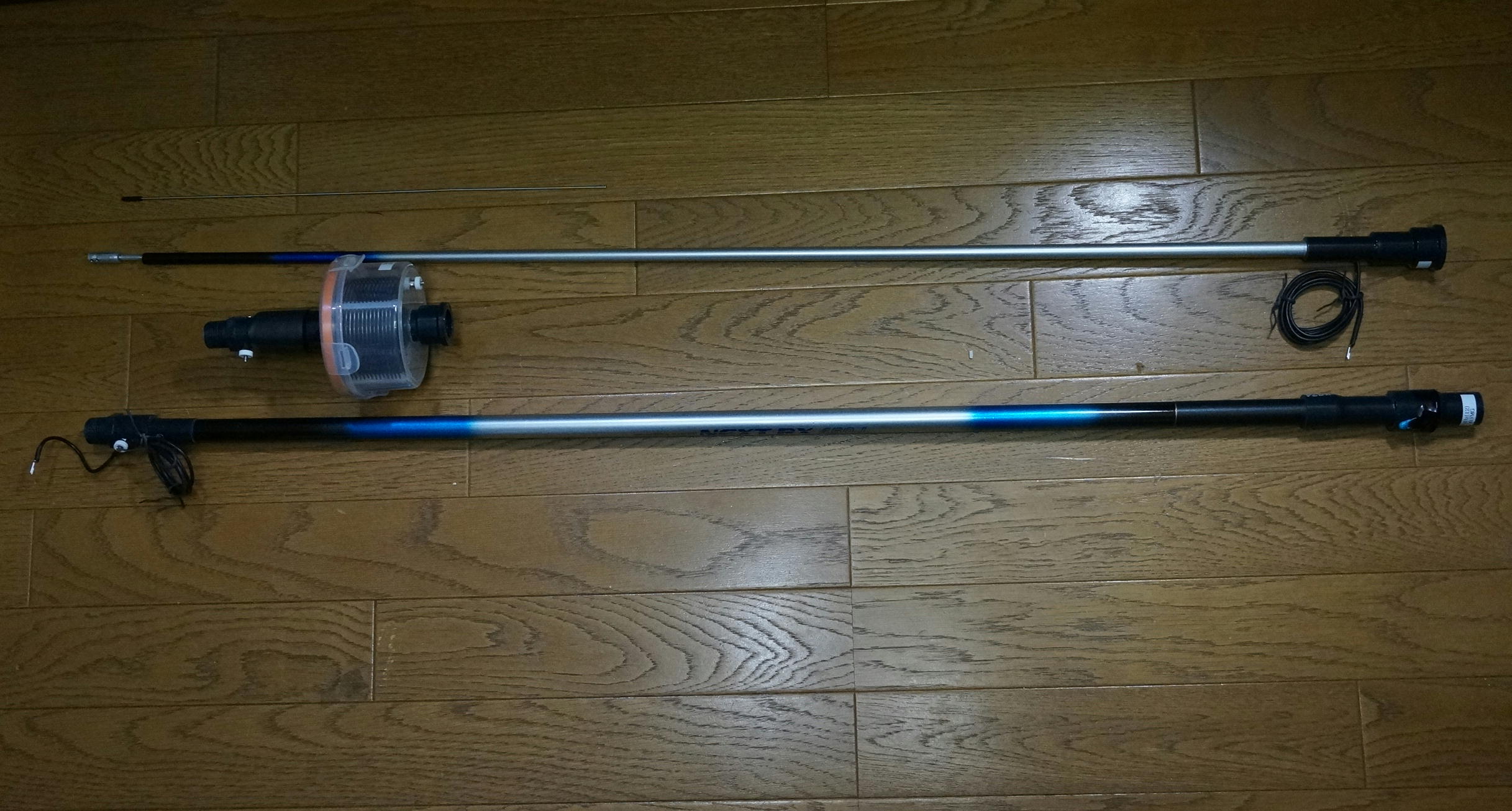

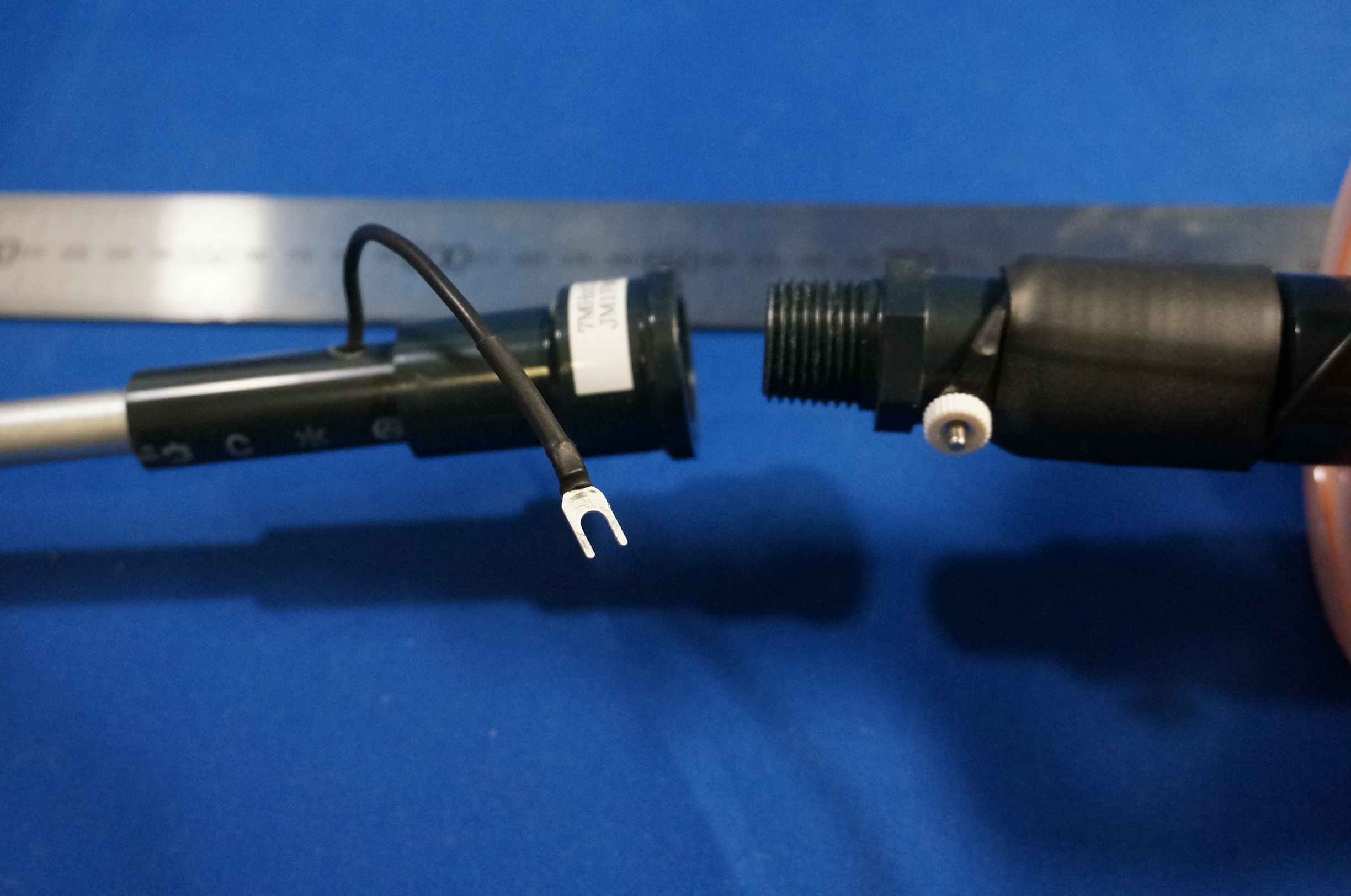

この部分で上下に分割して持ち運びできます。
長さが約1.2メードル弱になりますので、クルマのトランクにも入ります。

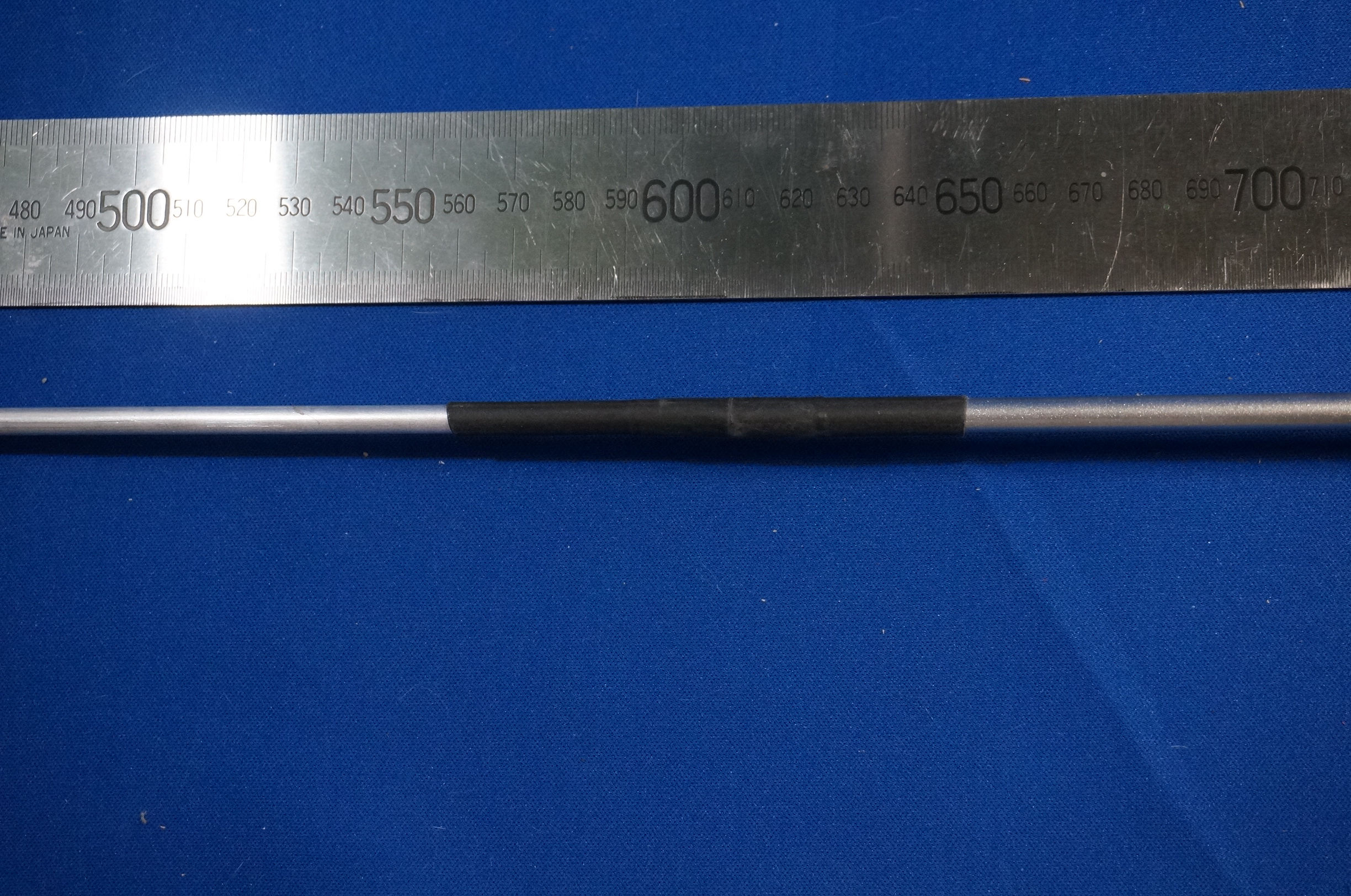

元から3本目と4本目のつなぎ目のアップ。

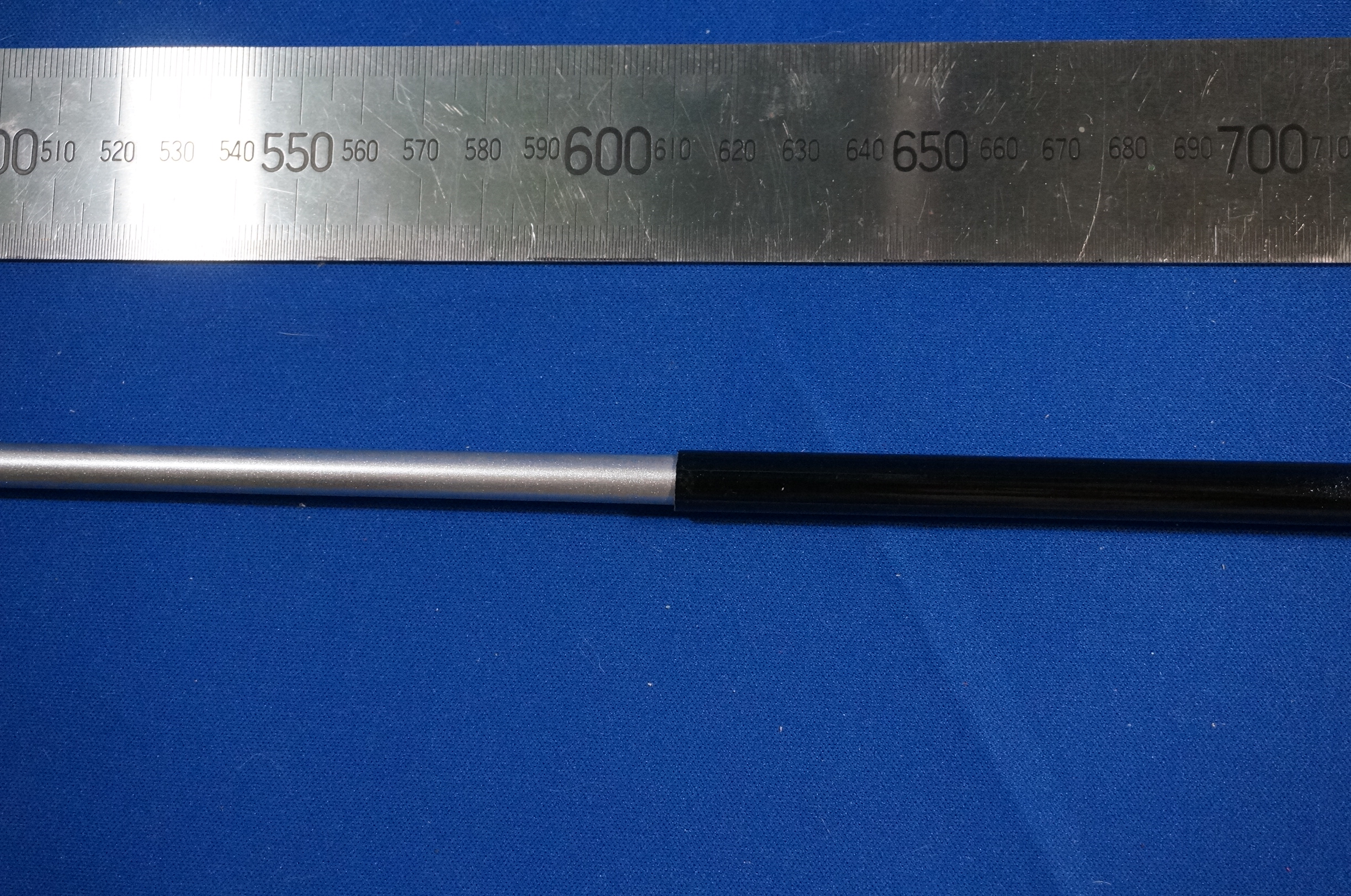

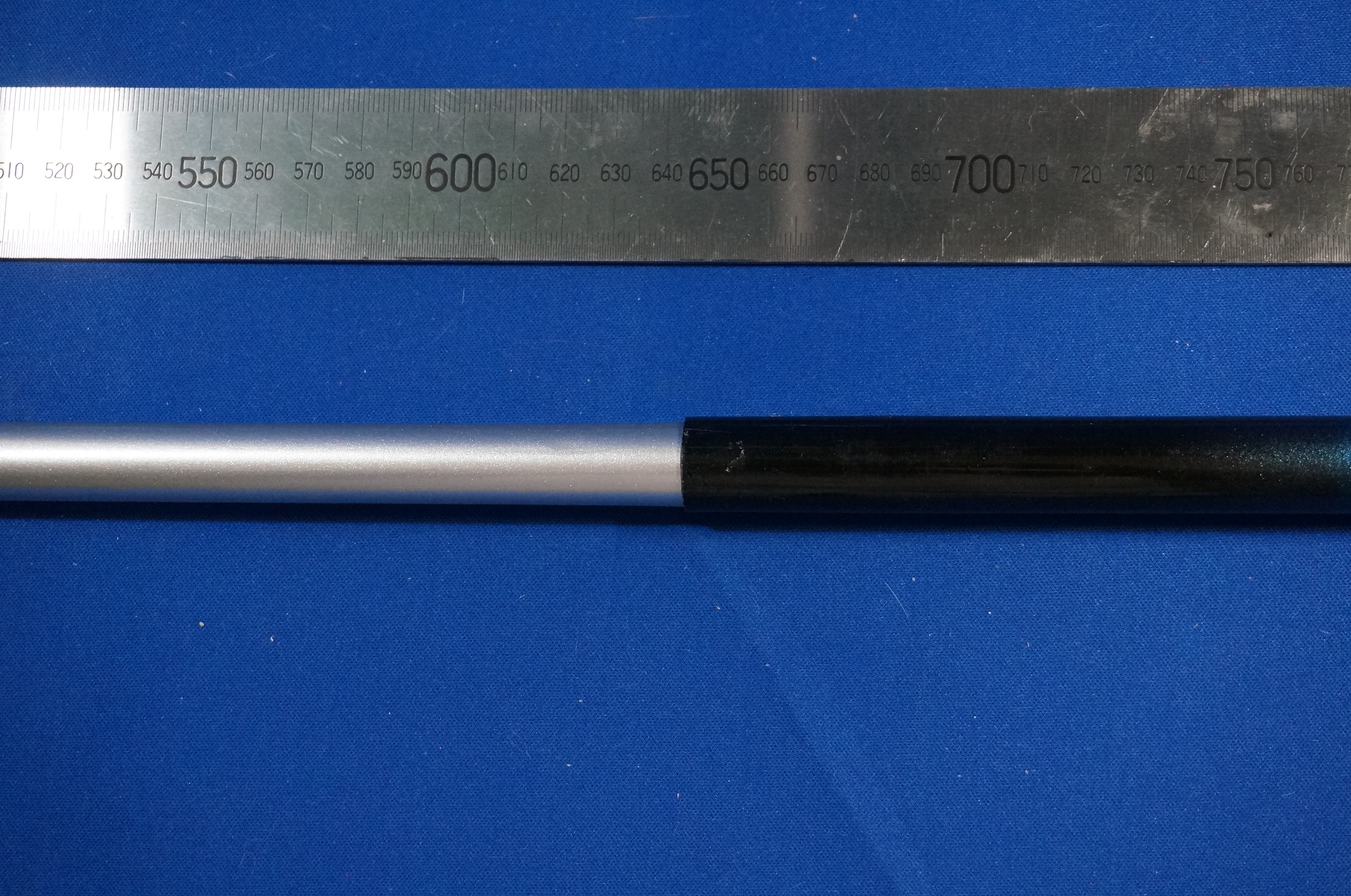

釣竿とφ5mmアルミパイプの接合部分のアップ。
この部分は、φ2mm真鍮パイプが入っていて、コードの先端がハンダ接合されています。
それによって、電気的にコイルから伸びてきたコードとアルミパイプが導通しています。

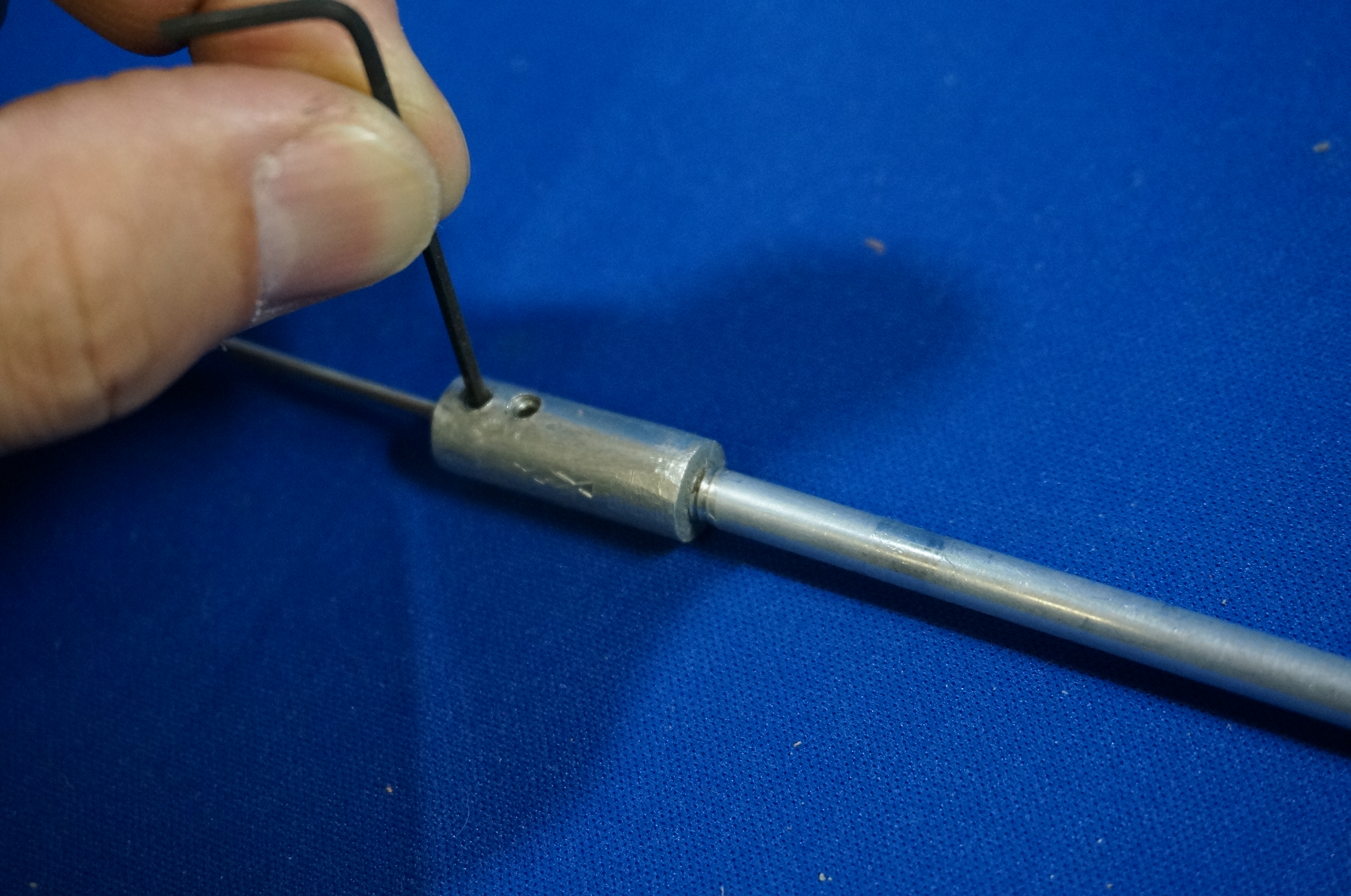

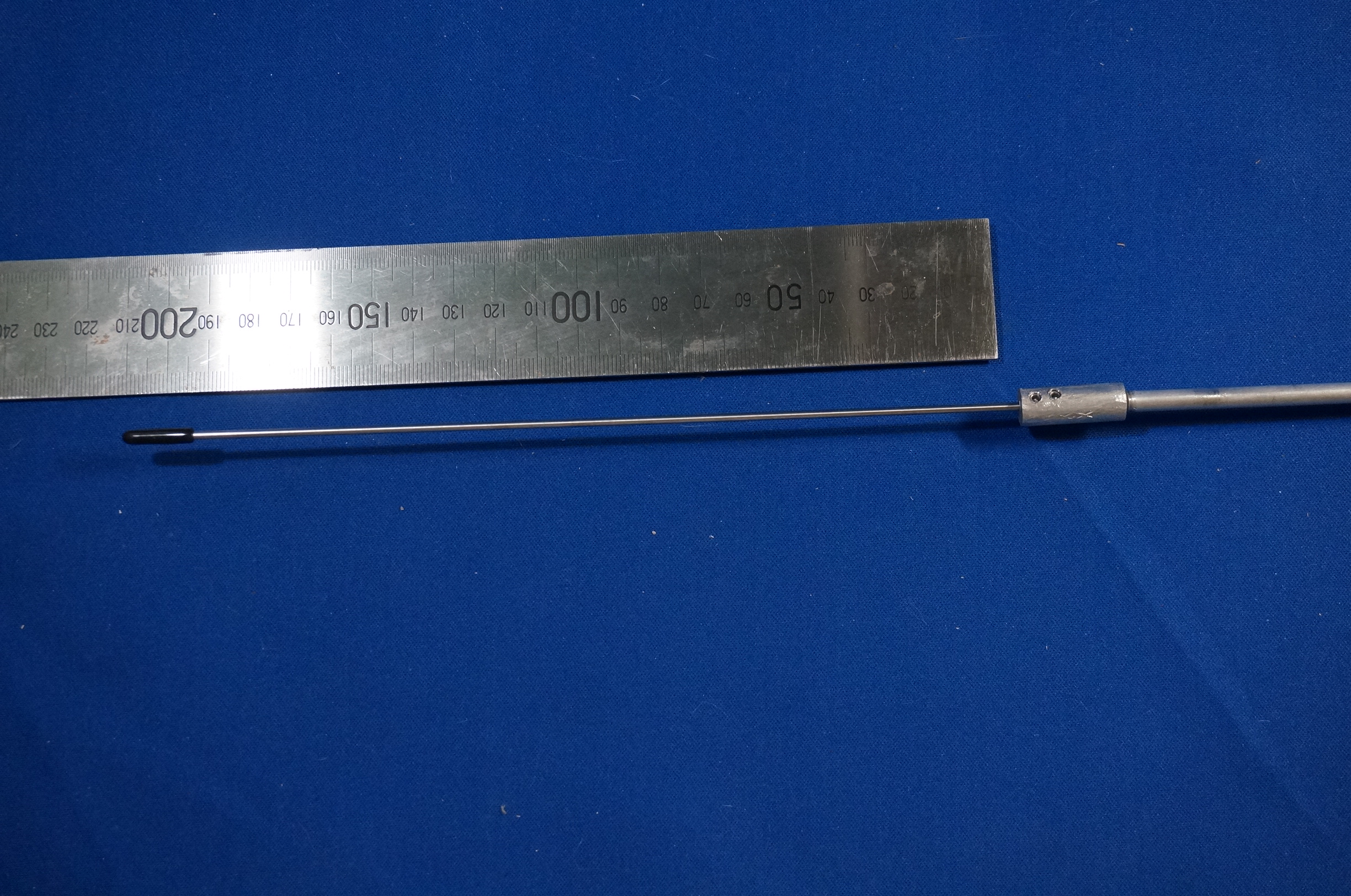

アルミパイプとステンレス棒の接続金具のアップ。
六角レンチでイモネジを回して、ステンレス棒を出し入れできます。



当方のクルマで同調周波数を7.100MHz付近で調整したときには、210mmでした。

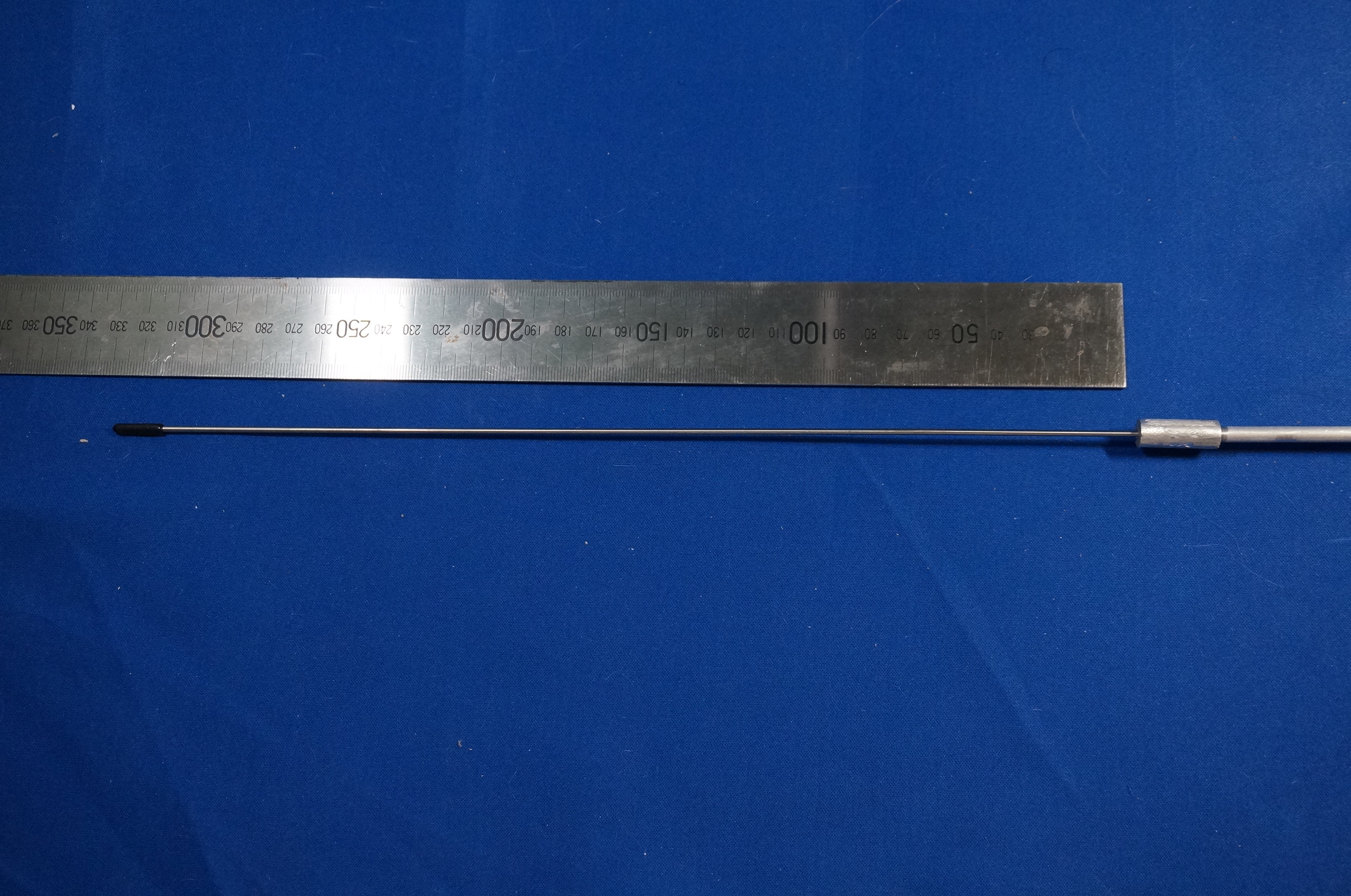

ステンレス棒を一杯まで縮めたときは約100mm



ステンレス棒を伸ばしたときの様子。
約320mm
220mmの範囲で長さ調整できるので、バンド内全域を調整によりカバーできます。
